Savoia Marchetti SM.79. wreck

Dag, voor mijn Sd Kfz 223 dio heb ik wat gecrashte vliegtuig zooi nodig en wel van een Savoia Marchetti SM.79.
Zoals gezegd kan ik wel 7000 meter Evergreen strips gaan kopen en dan gaan scratchen maar dat zie ik dus niet zitten.
3D printen lijkt mij hier dus een goede optie daar het veel copy paste werk betreft.

Ik ga een stuk staart maken en een stukje romp.
Ga hem "heel" laten printen denk ik en dan later in stukken knippen voor het diootje.



Zal in deze thread wat meer 3D screens etc.. plaatsen.
Pooh, behoorlijk wat werk maar het copy- pasten van behoorlijk wat delen is natuurlijk een onwijs voordeel t.o.v. scratchen met plastic.
Wat verder fijn is dat het gecrashte zooi is dus als er fouten inzitten is dat niet zo een probleem want dat komt dan gewoon door de fik nadat dat ding de grond in ging. :cool:
Oh ja, ik werk in 3D Studio max 2012.

Massel,
Marcel.

Re: Savoia Marchetti SM.79. brokstukken

Is dit een nieuwe trend in modelbouwwereld? Wel gaaf dat zeker, maar zal niks voor mij zijn aangezien ik totaal geen design ervaring heb.

Ben benieuwd!

:)

Re: Savoia Marchetti SM.79. brokstukken

s dit een nieuwe trend in modelbouwwereld?
Tja, er zijn op deze manier wel veel mogelijkheden. Maar hoe je het draait of keert is ook dit veel werk.

Alle lijnen zijn inmiddels getrokken.
De meeste lijnen worden stangen en dat is redelijk makkelijk want die heb ik eigenlijk nu dus al. :cool:
Van sommige lijnen moet ik nu ribben gaan maken en moet nog wat "hang & sluitwerk" maken.



In principe allemaal goed te doen op basis van blueprints.

Het lastige deel komt nog; alles aan elkaar verbinden zodat hij technisch door de Shapeways keuring komt.
Dat kan een hel/afhaak momentje worden maar deze moet echt wel lukken zou ik zo zeggen.
Fingers crossed.

Marcel.

Re: Savoia Marchetti SM.79. brokstukken

dagje achter sketchup gaan zitten ron, met de handleiding van niels erbij kom je dan een heel eind. ik heb voorsprongetje omdat ik zuks op school heb geleerd, autocad tekenen, later solid edge en nog later sketchup, maargoed, dat is intussen al weer 7 of 8 jaar terug dat ik daar wat mee deed (ben blijven hangen bij autocad), maar de basis is nog wel ergens.

als je pc t trekt is het leuk om te doen hoor, ik heb op stage's tekeningen gemaakt die met de a0 printer nog etterlijke pagina's beslaan, hoe vaker je t doet...hoe sneller t gaat!

Re: Savoia Marchetti SM.79. brokstukken

volgens mij gaat je het je nog lukken ook
En of het gaat lukken! Heb gisteren al wat delen voor een test ge-upload en dat ging goed. Met een beetje mazzel heb ik vandaag de delen af en kan ik op de knop PRINT drukken. :cool:

Hoe je het draait of keert, ook dit blijft gewoon veel werk. Het voordeel wel is dat je kan copy-pasten dus gelijke delen niet opnieuw hoeft te maken zoals in het "echt".
Anyway.. to be continued.

Marcel.

Savoia Marchetti SM.79. brokstukken

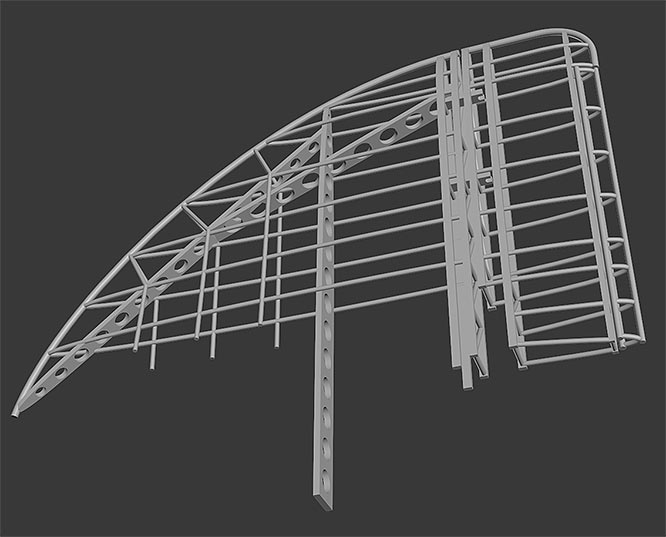

Voila, verticale staartstuk is af en door de "technische keuring"van Shapeways heen dus dat betekend: Ready to print. :D



Rolroer aan de rechterzijde is ongeveer 6 centimeter.

Nu eerst verder met het horizontale deel.

Massel,
Marcel.

Re: Savoia Marchetti SM.79. *Vert. staartstuk done*

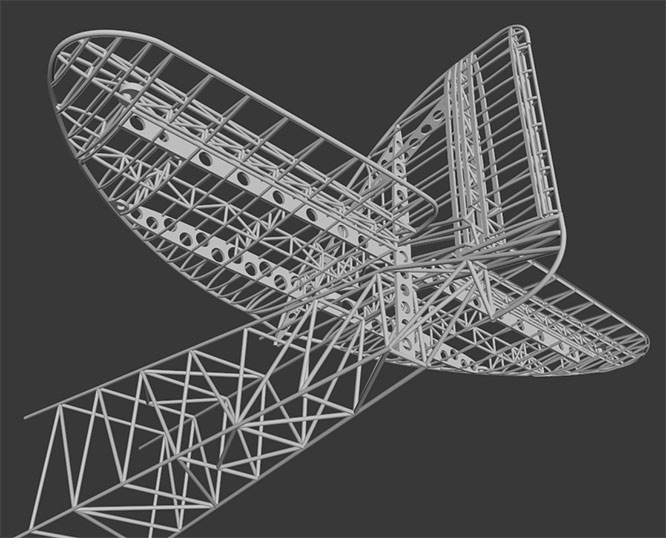

Zo, de modelling sh#t is min of meer af.
Nog wat kleine zaken maar ben er wel klaar mee.





Maar nu, ik laat dit ding denk ik in 7 delen printen maar waar leg ik de snij-/constructie- punten?
Dat wordt dus nog ff een puzzel. :nouja:
Alle delen zijn al wel individueel via een upload "getest" bij Shapeways dus dat traject ben ik door.
Oh ja, die onderdelen kosten echt geen kloot daar er relatief erg weinig materiaal in zit. :cool:

To be continued...

Marcel.

Re: Savoia Marchetti SM.79. wreck done

Voila, de staart is in 7 delen naar Shapeways.




Ze doen daar nu nog een check dus fingers crossed.
Als alles oke is dan zijn de delen rond de 20ste nov klaar.
Ben benieuwd & helemaal klaar met modellen. :oei:

Massel,
Marcel.


Bas Slaats

TWENOT-bestuurslid
Lid van de TWENOT
Re: Savoia Marchetti SM.79. wreck 99% done

Ga je deze volgend jaar tonen op de IPMS? :duivel: Denk dat je hier een leuk artikel van kunt maken voor de Tank :)

Heel fijn dat er van die maloten rondlopen die out of the box kunnen denken en dat kunnen combineren met het technisch inzicht en de drive om het ook daadwerkelijk tot een succes af te ronden. Tot morgenavond.

gr Bas

Re: Savoia Marchetti SM.79. wreck 99% done

Thnx mannen.
Nu afwachten wat de uitkomst is.
Met een beetje mazzel liggen de onderdelen eind volgende week hier op mijn bureau.
Denk dat je hier een leuk artikel van kunt maken voor de Tank
Wie weet. :nouja:

Marcel.

Re: Savoia Marchetti SM.79. wreck 99% done

de rest van t vliegmachientje tekenen en je hebt een uniek modelletje (oke, model), als je ziet dat er een b17 in 1:32 uit is in plastic, waarom dan niet zo'n italiaans gebakje?

beetje cacoa poeder erop en klaar. ohnee, zo verklooien ze koffie al... nu zal ik zelf zuks nooit gaan bouwen, want als het al om vliegende doodskisten gaat, dan vindt ik die met de vleugels bovenop elkaar de enige leuke (fokker D7 en DR1 en dat soort rommel), maar om alleen al te zien hoe zuks in elkaar steekt is erg indrukwekkend!

Re: Savoia Marchetti SM.79. wreck 99% done

de rest van t vliegmachientje tekenen en je hebt een uniek modelletje (oke, model), als je ziet dat er een b17 in 1:32 uit is in plastic, waarom dan niet zo'n italiaans gebakje?
Das behoorlijk wat werk en ik heb geen behoefte aan een hele. :cool:

Zo, die 3D prints zijn op 2 onderdelen na eindelijk klaar.
D#mn, das toch wel vet! Het grote horizontale deel is niet voor 100% goed uit de print gekomen maar goed zat voor een wreck. (Mist een klein stuk rib aan de uiterst rechter kant. (Links op de foto)
Op de deeltjes zit een zeer lichte korrelige structuur die je met de vinger of penseel er redelijk goed kan afvegen. Ik laat die echter zitten want dit is een perfecte roest structuur voor het wrak. :cool:

Effe een snelle dryfit:


Details:







Meer pics hiero onderaan de pagina.

See ya,
Marcel.
